موتور توبلار

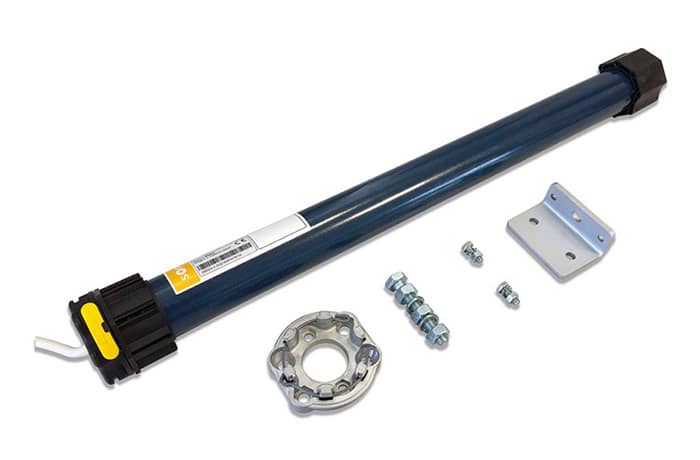

موتور توبلار (Tubular Motor) یک نوع موتور الکتریکی استوانه ای شکل است که به طور خاص برای نصب در داخل انواع کرکره برقی و درب اتوماتیک طراحی شده است.

این موتور در داخل شفت لوله ای دستگاه قرار می گیرد و با چرخاندن آن، باز و بسته شدن پرده یا درب را کنترل می کند. موتور توبلار به دلیل طراحی فشرده، نصب آسان، عملکرد بی صدا و عمر طولانی، در سیستم های اتوماسیون خانگی و صنعتی بسیار پرکاربرد است.

برخی مدل ها دارای قابلیت هایی مانند توقف خودکار، کنترل از راه دور یا اتصال به سیستم های هوشمند نیز هستند.

مزایای موتور توبلار

موتور توبلار دارای مزایا و ویژگی های متعددی است که آن را به گزینه ای ایده آل برای سیستم های اتوماتیک تبدیل می کند.

از جمله مهم ترین مزایای آن می توان به طراحی فشرده و استوانه ای اشاره کرد که امکان نصب داخل لوله و صرفه جویی در فضا را فراهم می سازد. این موتورها بی صدا و کم مصرف بوده و با دوام بالا و نیاز اندک به نگهداری، عملکردی قابل اعتماد ارائه می دهند.

همچنین بسیاری از مدل های آن به امکاناتی مانند توقف خودکار در موقعیت های خاص، قابلیت کنترل از راه دور و هماهنگی با سیستم های خانه هوشمند مجهز هستند. نصب آسان، ایمنی بالا و عملکرد دقیق از دیگر ویژگی های برجسته موتور توبلار است.

مشخصات موتور توبلار

موتور توبلار دارای مشخصاتی است که آن را برای کاربردهای مختلف در سیستم های اتوماتیک مناسب می سازد. این موتورها معمولا به شکل استوانه ای با قطرهای استاندارد (مانند ۳۵، ۴۵ یا ۵۹ میلی متر) طراحی می شوند و در داخل لوله های فلزی یا آلومینیومی نصب می گردند.

توان خروجی آن ها بسته به مدل بین ۱۰ تا ۳۰۰ نیوتن متر متغیر است و سرعت چرخش نیز بطور معمول در حدود ۱۲ تا ۱۷ دور در دقیقه است. ولتاژ کاری موتورهای توبلار غالبا ۲۳۰ ولت AC برای مصارف خانگی و صنعتی است، هرچند مدل های ۱۲ یا ۲۴ ولت DC نیز برای کاربردهای خاص وجود دارند.

این موتورها می توانند مجهز به سنسورهای حرارتی جهت محافظت در برابر داغ شدن، سیستم توقف در انتهای مسیر (لیمیت سوییچ)، و در برخی مدل ها، گیرنده های ریموت داخلی یا خروجی برای اتصال به کنترلرهای هوشمند باشند.

انواع موتور توبلار

موتورهای توبلار در انواع مختلفی تولید می شوند که بسته به نوع کاربرد و نیاز سیستم انتخاب می شوند. دو دسته ی اصلی آن ها شامل موتورهای توبلار معمولی و موتورهای توبلار با گیربکس و قابلیت خلاص کن دستی هستند.

مدل های معمولی برای کاربردهای سبک مانند پرده های برقی و سایبان های کوچک استفاده می شوند، در حالی که مدل های مجهز به خلاص کن برای درب های کرکره ای سنگین به کار می روند تا در صورت قطع برق بتوان به صورت دستی آن ها را باز یا بسته کرد.

به علاوه، موتورهای توبلار می توانند دارای سنسورهای دیجیتال برای توقف دقیق، سیستم شمارنده دور، یا گیرنده رادیویی داخلی برای کنترل از راه دور باشند.

در دسته بندی دیگر، این موتورها به مدل های AC و DC نیز تقسیم می شوند که مدل های DC معمولاً برای مصرف کم مصرف یا سیستم های خورشیدی مناسب هستند.

نحوه نصب و تنظیم موتور توبلار

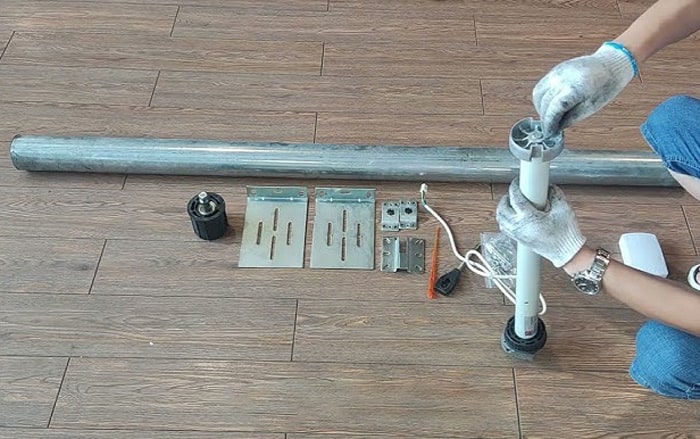

نصب موتور توبلار فرایندی نسبتا ساده اما نیازمند دقت است و معمولا داخل شفت (لوله) درب یا کرکره انجام می شود. ابتدا موتور توبلار داخل لوله ای که وظیفه چرخش پرده یا کرکره را دارد، قرار می گیرد و با استفاده از آداپتور و درایو مخصوص، به لوله متصل می شود تا حرکت موتور به آن منتقل شود.

سپس طرف دیگر موتور به پایه نگهدارنده یا براکت در دیوار یا چهارچوب محکم می شود. پس از نصب مکانیکی، اتصالات برق موتور (معمولا سه یا چهار سیم برای تغذیه و کنترل) به برق شهری یا سیستم کنترل متصل می گردد.

در پایان، با استفاده از پیچ های تنظیم یا ریموت، محدوده باز و بسته شدن (لیمیت ها) تنظیم می شود تا موتور در نقطه مناسب متوقف شود و از فشار بیش از حد جلوگیری گردد. رعایت اصول ایمنی و استفاده از تجهیزات استاندارد در این فرایند بسیار مهم است.

تفاوت موتور توبلار و موتور ساید

تفاوت موتور توبلار با موتور ساید در ساختار، کاربرد، ظرفیت و نحوه عملکرد آن هاست. موتور توبلار طراحی استوانه ای دارد و داخل شفت (لوله) کرکره نصب می شود، به همین دلیل فضای کمتری اشغال می کند و بیشتر برای درب های سبک و متوسط کاربرد دارد.

در مقابل، موتور ساید در کنار درب نصب می شود (خارج از شفت) و به دلیل قدرت بالاتر، برای درب های کرکره ای سنگین و صنعتی مناسب است.

موتورهای ساید معمولا به گیربکس قوی تر، زنجیر خلاص کن دستی و سیستم ترمز مجهز هستند و در صورت قطع برق به راحتی به صورت دستی کار می کنند، در حالی که مدل های معمولی توبلار این قابلیت را ندارند (مگر اینکه مدل خلاص دار باشند).

همچنین تعمیر و نگهداری موتور ساید به دلیل نصب بیرونی آسان تر است، اما موتور توبلار نصب زیباتر و کم صداتری دارد.
